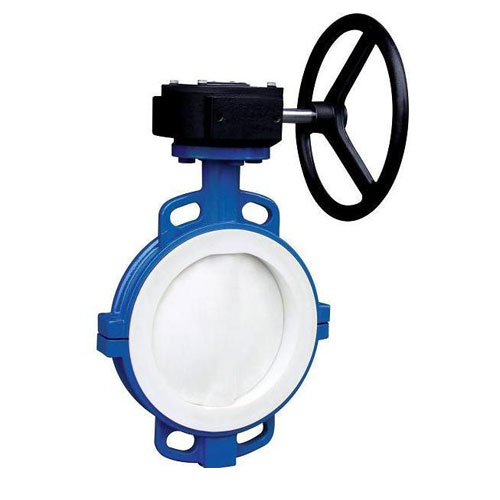

襯氟蝶閥廠家襯氟蝶閥的創新設計
作者：永嘉亞特防腐閥門有限公司 來源：http://m.jszsjk.com 更新時間：2022-07-05 14:33:34 點擊次數：
襯氟蝶閥廠家襯氟蝶閥的創新設計
襯氟蝶閥襯氟塑料閥門具有鋼質外殼閥門的強度，能承受一定的壓力，又具有氟塑料優異的耐腐蝕、耐溶劑、耐高強電壓及不粘性、自潤滑性能，而且價格低、性能可靠、清潔衛生、環保性好，所以特別受到石油化工、醫藥、食品行業的喜愛。
襯氟蝶閥氟塑料的力學性能相對鋼材來講比較低，單純用氟塑料制造的閥門價格高，還不適用，所以用鋼制殼體，內襯氟塑料，既經濟又實用。問題是要解決一系列的襯里技術和工藝問題以及結構上的創新。
如：熱爐的溫度控制，精密模具加工，超大殼體模壓設備，襯氟塑料的預處理和脫模一系列問題。的新產品。這種結構的襯氟截止閥，在體積上比現有的襯氟塑料閥門要小四分之一、流道平直。消除了殘留物積存的空間，相比較老產品結構緊湊、外形美觀、模壓工藝性好。
目前已批量投入生產，并已獲得專利。襯氟閘閥由于制造工藝復雜，國內外幾乎沒有生產廠家。即使有幾家企業生產，也是圓筒形結構，閘板為圓塞子形，粗大笨重。如(圖3)，不是真正意義上的襯氟閘閥。根據市場需求，我公司開發成功了系列襯氟閘閥新產品，這種產品的獨創之處，在于閥體由圓筒形改為扁體形。
這樣體積縮小了近2/5。只是模壓工藝和模具制作上難度較大，經過周密的計算和反復試驗，攻克了一個個難關，實現了真正意義上襯氟閘閥，填補了我國閥門工業的空白。
目前已獲得專利。襯氟蝶閥因其結構簡單。工藝性好得到快速發展。襯氟材料為橡膠的蝶閥很早以前便出現，而襯氟塑料閥門的應用則是近些年的事了，現有的襯氟塑料閥門由于蝶板與閥桿的連接處，以及閥桿頸部與閥體的密封性能沒有很好解決，經常因此而產生泄漏。針對這一情況，
我公司永嘉亞特防腐閥門在開發蝶閥產品過程中，重點解決了這個問題，將閥桿、蝶板、閥體三個孤立的零件，系統考慮，綜合處理，抓住主要矛盾，重點突破。一般來說，石油化工和藥品等工業上使用的襯氟塑料閥門，使用介質不是有毒有害物質，便是腐蝕性極強的物質，一旦外泄，將產生不可想象的危害，其后果有時是災難性的，所以防止外漏是矛盾的主要方面
內漏會影響用戶工藝參數和合成反應的質量，不能有半點馬虎的。因此，我們十分認真地處理了閥桿與閥體的密封問題。又如蝶閥的蝶板與閥桿，常規閥門的設計是分開的,如果襯氟塑料蝶閥采用這樣的連接方式，襯氟工藝性沒有什么問題但使用效果上有問題。受力部位在反復交變受力過程中，容易損壞襯里層，導致襯里層破壞，鋼質骨架會受到腐蝕性介質的腐蝕而失效。從而縮短閥門使用壽命。
所以，在設計中，設計成連體形（如圖7），實踐證明，這樣的設計使用效果良好。新的襯氟塑料閥門將蝶板和閥桿聯結一體，打破以前兩個孤立零件結構，減少了產生泄漏的聯結鏈，閥桿與閥體之間的密封由填料環改為特殊結構的包覆密封圈（見圖8），這樣改進之后，不僅密封性能好，同時結構簡單，體積相應縮小，在同類型同規格的蝶閥產品中，我公司的產品要比其他公司產品重量輕1/5，使用壽命要高出1000次以上，大口徑襯氟塑料蝶閥（DN800mm）填補了永嘉閥門工業的空白，目前已批量投入生產，已獲得國家專利。
襯氟蝶閥,襯氟球閥,永嘉襯氟閥門生產廠家永嘉亞特防腐閥門有限公司專業生產襯氟蝶閥,襯氟球閥,我們謁誠為您提供優質的產品與服務。
