襯氟閥門的電動裝置應如何選擇？

作者：卡卡來源：互聯網 更新時間：2019-12-13 9:10:46 點擊次數：

襯氟閥門的電動裝置應如何選擇？

　　襯氟閥門的電動裝置是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置，因此，正確選擇襯氟閥門的電動裝置，對防止出現超負荷現象（工作轉矩高于控制轉矩）至關重要。

通常，正確選擇閥門電動裝置的依據如下：

　　操作力矩：操作力矩是選擇閥門電動裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1.2——1.5倍。

　　操作推力：閥門電動裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩;另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

　　輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M=H/ZS計算（M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數）。

　　閥桿直徑：對多回轉類明桿閥門，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。

　　襯氟球閥由全開到全關，閥桿的旋轉角度為90%，襯氟球閥要設機械限位。襯氟球閥的開啟位置和關閉位置都應按閥桿旋轉角度來確定的，故球閥是按行程定位的。

第一節電動裝置的分類:

　　與其他襯氟閥門驅動裝置相比，電動驅動裝置具有動力源廣泛，操作迅速、方便等特點，并且容易滿足各種控制要求。所以，在襯氟閥門驅動裝置中，電動裝置占主導地位。

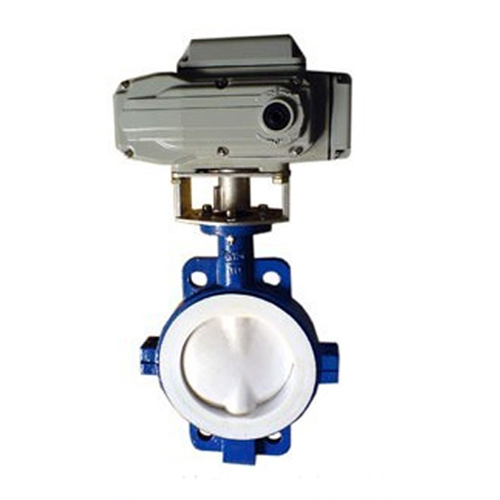

　　襯氟閥門電動裝置按輸出方式分為多回轉型（Z型）和部分回轉型（Q型）兩種，前者用于升降桿類閥門，包括：襯氟閘閥、襯氟截止閥、襯氟隔膜閥等；后者用于回轉桿類閥門，包括襯氟球閥、襯氟蝶閥等，通常在90%范圍內啟閉。

　　襯氟閥門電動裝置按防護類型分為普通型和特殊防護型兩大類。

　　普通型電動裝置的使用環境如下：（1）環境溫度-25-40℃；（2）環境相對濕度≤90%.（25℃時）；（3）海拔≤1000m；（4）工作環境要求不含有腐蝕性、易燃、易爆的介質。

　　如閥門的工作環境條件超過普通型電動裝置所具有的能力時，需采用特殊防護型產品。這類產品根據其所處工作環境而具有多種型式。

第二節型號編制方法閥門電動裝置的型號

　　編制方法如下：代號說明：1—以漢語拼音字母表示電動裝置的類型，Z為多回轉型，Q部分回轉型；2—以數字表示電動裝置額定輸出力矩（N.m）：3—以數字表示電動裝置額定輸出轉速（r/min）或開關旋轉90℃。的額定輸出時間（s/90℃）；4—輸出軸最大轉圈數（部分回轉型不注）；5—防護型式（普通型不注）。

　　如Z10-18/80B表示輸出力矩100N.m、（10kgf.m）、輸出轉速18r/min，最大輸出轉圈數為80的防爆型多回轉的閥門電動裝置。

第三節電動裝置的選擇及安裝連接方式

　　操作力矩操作力矩是選擇襯氟閥門電動裝置的最主要參數。電動裝置的輸出力矩應大于襯氟閥門操作過程中所需的最大力矩，一般前者應等于后者的1.2-1.5倍。因此，準確地掌握襯氟閥門所需的力矩是選擇閥門電動裝置的關鍵。然而，由于實際情況的復雜性，計算所得到的襯氟閥門力矩，誤差往往都比較大；采用試驗方法實測襯氟閥門的最大操作力矩時，又受到試驗系統條件和設備的限制，也受到襯氟閥門本身結構形式多樣性的限制，很難取得典型的數據。

　　從目前情況來看，可以采用計算或?qū)崪y的方法取得近似結果，然后，在選用電動裝置時留有適當?shù)膶挾取?/span>
